Soft-SPS von Grundfos: Pumpen flexibel nach Prozessanforderungen programmieren

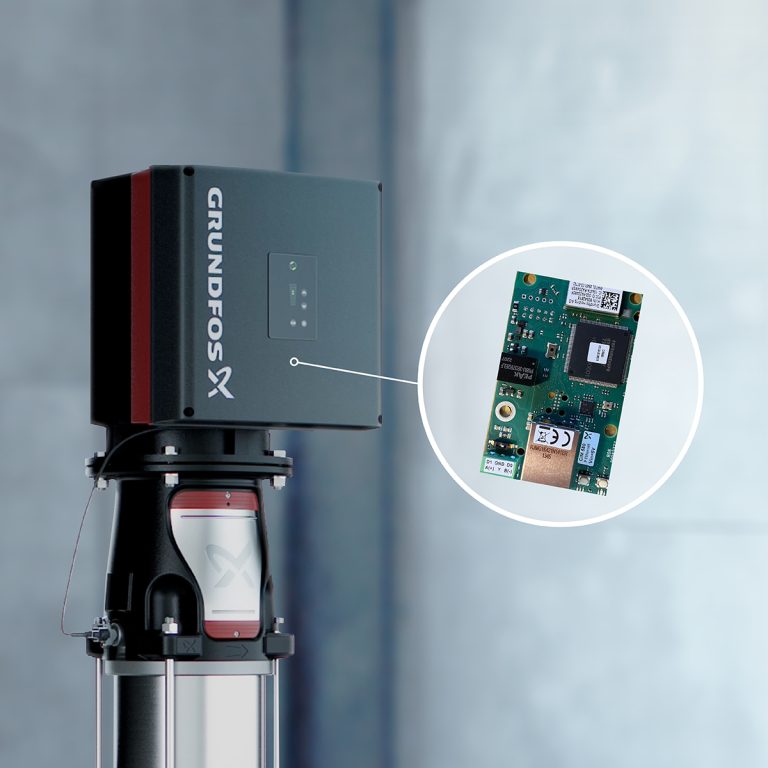

Grundfos bringt eine patentierte Soft-SPS-Kommunikationsschnittstellenkarte auf Basis der Ethernet-Karte CIM 550 P auf den Markt. Die Lösung ermöglicht eine flexible, softwarebasierte Programmierung von Grundfos E-Pumpen mit MGE/MLE-Motoren – direkt angepasst an individuelle Prozessanforderungen. (Bildquelle: GRUNDFOS Pumpen Vertrieb Ges.m.b.H.)
Sobald die Ethernet-Karte CIM 550 P in den MGE/MLE-Motor eingesetzt ist, können die E-Pumpen von Grundfos für den spezifischen Prozess programmiert werden, für den die Pumpeninstallation vorgesehen ist. Selbst Produkte von Drittanbietern können über einen Master-Port auf der Ethernet-Karte CIM 550 P gesteuert werden.
Die Lösung eignet sich auch gut für größere SCADA-Systeme, wenn die Steuerungsstrategie auf eine lokale SPS-Steuerung ausgerichtet ist. Alle Grundfunktionen können weiterhin über die Grundfos GO-App auf einem Smartphone oder Tablet konfiguriert werden, aber auch über den SPS-Code in der Soft-SPS programmiert werden. Sogar die Ein- und Ausgänge können über das SPS-Programm in Betrieb genommen werden; im Wesentlichen gibt es keine Grenzen für die Programmierung: Steuerungsmodus, Sensorein- und -ausgänge, Statusmessungen, Alarme und Warnungen sowie Funktionen zur Grenzwertüberschreitung.
„Unsere Lösung eignet sich perfekt für die Integration einer Grundfos-E-Pumpe in eine industrielle Anwendung, und die zusätzliche Soft-SPS-Kartenlösung ermöglicht eine programmierbare, präzise Steuerung aller angeschlossenen Geräte“, sagt Michael Elkjær Laustsen, Application Manager bei Grundfos Industry. „Sie können Ihre eigenen Logikfunktionen erstellen und alle verfügbaren MGE/MLE-Ein- und Ausgänge nach Bedarf nutzen. Sie können auch andere angeschlossene Grundfos-Produkte steuern und deren E/A nutzen.“
Verbessern Sie Ihr CO2-Reduktionsziele
Die Soft-SPS-Karte kann mit praktisch jeder Anwendung verwendet werden und ermöglicht noch größere Energieeinsparungen, geringere CO2-Emissionen und eine verbesserte Pumpenzuverlässigkeit. Die Investition ist gering: Sobald die Soft-SPS-Karte und die Softwarelizenzen auf der Grundfos-Website erworben und installiert sind, kann der Benutzer mit der Programmierung beginnen.
„Sie können den für die Programmierung erforderlichen Software-Editor unverbindlich von unserer Website herunterladen“, erklärt Michael Elkjær Laustsen. „Nach dem Herunterladen können Sie Ihre Programmierideen testen und ausprobieren. Wenn Ihnen das Ergebnis gefällt, können Sie eine Lizenz für den vollständigen Software-Editor erwerben.“
Ideal für OEM-Systemhersteller
Die Soft-SPS-Kartenlösung eignet sich perfekt für alle OEM-Geräte, beispielsweise intelligente Umkehrosmoseanlagen, Filter, Kühler, Wasch- und Reinigungssysteme und viele andere Anwendungen. Dadurch entfällt die Notwendigkeit einer externen SPS-Lösung. Schließen Sie mehrere E-Pumpen und andere angeschlossene Produkte von einer E-Pumpe mit Soft-SPS über den integrierten ModBus RTU-Master-Port an.
Dadurch können OEMs ihre Anwendungen entwickeln und parallel dazu ihre Hardwaresysteme auswählen oder entwerfen. Die gleiche Soft-SPS-Anwendung kann auf verschiedene Hardware- und Betriebssystemkombinationen portiert werden und bietet so eine größere Vielseitigkeit. Außerdem erleichtert die Abstraktion von Software und Hardware dem OEM die Aktualisierung der Hardware und des Betriebssystems.
Schließlich ergeben sich Kosten- und Zeitvorteile. Da die Karte im MGE-Motor montiert ist, sind kein separater Schaltschrank, keine Stromversorgung für eine SPS, keine Klemmen und keine Verkabelung erforderlich, die alle ein potenziell hohes Ausfallrisiko bergen.
Verwendung mit großen Standardpumpen, die mit externen Frequenzumrichtern betrieben werden
Auch wenn aufgrund der Motorgröße oder aus anderen Gründen ein externer Frequenzumrichter CUE erforderlich ist, steht die Soft-SPS-Lösung zur Verfügung. Die Ethernet-Karte CIM 550 P kann in eine Kommunikationsschnittstelleneinheit CIU 901 eingebaut werden. Diese bietet die gleiche Funktionalität wie eine E-Pumpe mit MGE/MLE-Motor, jedoch sind einige intelligente Funktionen nicht verfügbar, da der Antrieb nicht vollständig in den Pumpenmotor integriert ist.
