Ultrapräzise mit Ultraschall: Klemmbarer Durchflusssensor für nicht-invasive Überwachung flüssiger Medien

Der Spezialist für pneumatische und elektrische Automatisierung SMC hat genau dafür jetzt den klemmbaren Ultraschall-Durchflussmesser der Serie PFUW entwickelt: Die Installation und Messung außerhalb der Rohrleitung vermeidet sowohl den Leitungseingriff als auch den Medienkontakt und macht den neuen Durchflussmesser verwendbar mit zahlreichen flüssigen Medien – u.a. Öl, Kühlmittel oder korrosive Flüssigkeiten wie Wasser. In Summe bietet die neue Serie PFUW Anwendern eine effiziente und einfach montier-/anwendbare Sensoreinheit für ein breites Einsatzspektrum, sei es zur Kühlung von Schweißpistolen und Verarbeitungsmaschinen (Guss-, Kunststoffformungsmaschinen) oder zur Steuerung von Kondensaten oder Getränkeabfüllanlagen.

Sicherer Fluss durch innovatives Laufzeitdifferenzverfahren
Der Ultraschall-Durchflusssensor der Serie PFUW arbeitet dabei so einfach wie präzise direkt durch die Rohrleitungswände: Er analysiert Frequenz und Laufzeit der gesendeten Ultraschallwellen und berechnet daraus unter anderem die Geschwindigkeit des durchfließenden Mediums. Die klemmbare Ausführung verhindert, dass Materialien in Kontakt mit dem Medium kommen. So erhalten Anwender genaue und zuverlässige Daten zum Durchfluss zahlreicher Flüssigkeiten: ob Öl, Wasser und Getränke, ob Chemikalien wie Kühl- und Frostschutzmittel oder Hochdruck- und heiße Medien mit einer Temperatur von bis zu 90°C. So lassen sich auch aggressive Medien präzise überwachen, ohne Fehlfunktionen des Sensors befürchten zu müssen. Zudem wird der Wartungsaufwand reduziert, da das Risiko für das Eindringen von Fremdkörpern in die Leitungsanschlüsse gesenkt wird.

Die Installation eines Sensors im Leitungsanschluss, wie es andere Messkonzepte erfordern, kann den Durchfluss des Mediums beeinflussen – in der Folge steigt das Risiko von Leckagen aufgrund von Konstruktionsfehlern oder die Messung niedriger Durchflüsse wird erschwert. Zudem beginnt der Durchflussbereich bei Verwendung des Karmanwirbel-Messverfahrens oft nicht bei 0 l/min. Der Ultraschall-Durchflusssensor der Serie PFUW hingegen bietet einen Nenn-Durchflussbereich von 0 bis 60 l/min (PFUW760) bzw. 100 l/min (PFUW711) für eine Vielzahl von Anwendungen.

Einfache Montage und drehbares Display als Plus

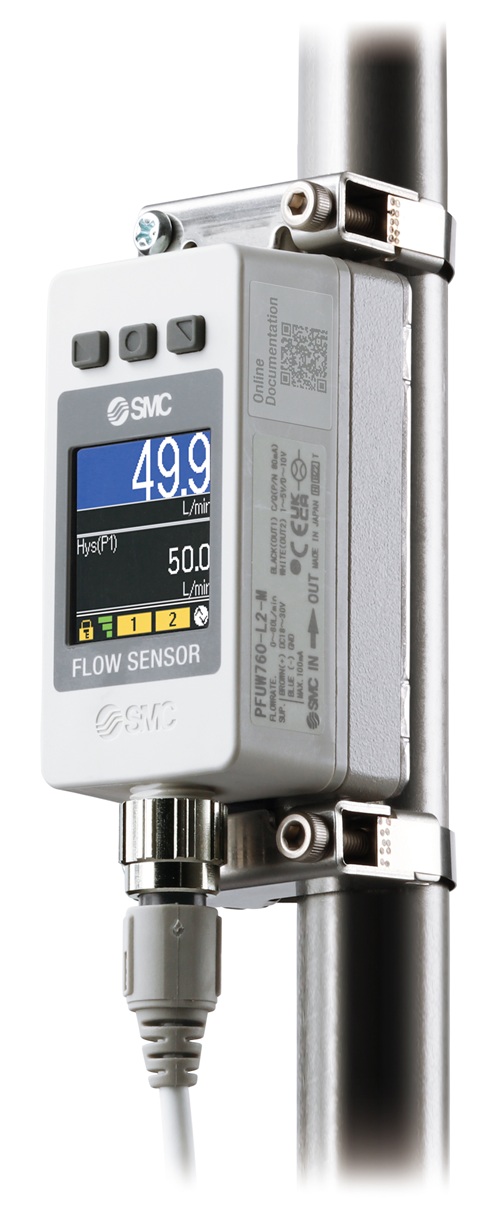

Das Gehäuse der Serie PFUW lässt sich mit lediglich zwei Befestigungsbändern und zwei Schrauben schnell und komfortabel an Rohrleitungen anbringen. Diese klemmbare Option spart Installationszeit und reduziert den Einbauraum, etwa zur Montage weiterer Durchfluss-Sensoren in unmittelbarer Nähe. Das bietet unter anderem Vorteile im Vergleich zu Inline-Sensoren, die zur Installation mehrere Arbeitsgänge und eine komplexe Verschlauchung erfordern – was etwaige Ausfallzeiten verlängert.

Die Messwerte können Anwender bequem vom 2-teiligen, farbigen LCD-Display der klemmbaren Serie PFUW ablesen und damit momentanen Durchfluss, Sollwert und akkumulierte Durchflussrate auf einen Blick überprüfen. Die um 90° drehbare Anzeige des Ultraschall-Durchflussmessers bietet Nutzern dabei sowohl eine gute Sichtbarkeit als auch Bedienbarkeit.

Konnektiv dank IO-Link für Zukunftsindustrie 4.0
Die Unterstützung des IO-Link-Kommunikationsprotokolls ermöglicht es der Serie PFUW, Daten von Komponenten zu importieren oder diese von einer höheren Ebene aus einzustellen. Dies erleichtert Anwendern neben der Verdrahtung auch die einfache Identifizierung des Fehlerortes sowie die Einstellung und den Austausch von Komponenten. In Summe lässt sich mit dem neuen Ultraschall-Durchflusssensor der Serie PFUW ein Einsatz für zahlreiche Branchenanwendungen im Bereich der Industrie 4.0 realisieren – von der Halbleiter- über die Getränkeindustrie bis hin zum Werkzeugmaschinenbau und der Herstellung von Schweißgeräten.
